Desensamblaje - Disassembly

Un pequeño video preliminar sobre el desensamblaje de la aeronave para su transporte y almacenaje.

A short preliminar video showing the aircraft's disassembly process for transport and storage.



Llego el Motor - The Engine arrives / Rotax 503 - 50 HP

Finalmente se pudo adquirir el motor para la aeronave, es un Rotax 503 de 50 HP. Quiero agradecer al Ingeniero Aeroespacial Andreas Gravenhorst y al proximamente Ingeniero Aeronautico Manuel Fernandez por todo.

----------------------------

Finally the aircraft's engine arrives, a Rotax 503 - 50 HP. I want to thanks to the Aerospace Engineer Andreas Gravenhorst and the next Aeronautical Engineer Manuel Fernandez for everything.

----------------------------

Toda la Familia - Whole Family

----------------------------

Lo que es la familia completa de aeronave, todas ellas en diferentes etapas de diseño y para responder a diferentes misiones.

EFA-110 JAGUAR: Monoplaza, bimotor - aproximadamente al 40% de su desarrollo

EFA-100 TIGRILLO: Monoplaza, monomotor - aproximadamente al 90% de su desarrollo

EFA-200 DRAGONFLY: Biplaza, monomotor - aproximadamente al 80% de su desarrollo

Y los que deberian ser el reemplazo de los T-37 Tweet y A-37B Dragonfly.

A/T-10A - A/T-10B: Aeronaves de entrenamiento avanzado, ataque y caza limitadas


----------------------------
The whole family of aircrafts, for different kinds of mission, all of them in diferent stage of development.

EFA-110 JAGUAR: Single seat, twin engine - approximately at 40% of its development

EFA-100 TIGRILLO: Single seat, Single engine - approximately at 90% of its development

EFA-200 DRAGONFLY: Two seats, single engine - approximately at 80% of its development

And those who should be the replacement of the T-37 Tweet and A-37B Dragonfly.

A/T-10A - A/T-10B: Aircraft for advanced trainer and limited attack and fight

Perfiles para Winglets - Winglets Airfoils

Se han analizado dos perfiles comunmente utilizados en planeadores de alto performance los cuales son el PSU-90-125WL y el PSU 94-097.

-------------------------------------

Two common airfoils utilized in high performance Sailplanes have been analized, those are the PSU-90-125WL and PSU 94-097.

-------------------------------------

PSU-94-097
Reynolds x 1000

-------------------------------------

Reynolds 500.000

Analisis del Perfil - Airfoil Analysis

Una nueva etapa - Profesor de universidad / A new stage - College Teacher

El desarrollo del trigrillo sigue viento en popa, esta etapa es algo demorada y se demoraran en aparecer fotos significativas, espero que las primeras ya se vea una silueta que sugiera la geometria del fuselaje.

-------------------------------------

The development of the Tigrillo keeps with a great cadence, this stage is a little bit slow, i'm waiting to get some really significative pictures to show in which you will be able to see the geometry of the fuselage.

Mini-Video - YOUTUBE

He publicado un pequeño video en youtube, proximamente un video promocional como toca.

A little video has been published in youtube, coming soon a truly promotional video.

http://www.youtube.com/watch?v=W_nFk0Kj_ck

Fuselaje Modelo - Fuselage Mock up

Ya con las cargas de vuelo determinadas el próximo paso es comenzar el cálculo estructural final con el dimensionamiento detallado de todos los componentes, por eso para este paso es necesaria la elaboración de un Modelo escala 1:1 para poder comprobar el espacio interior y la ergonomía que ofrece la cabina, de manera que de ser necesario el hacer modificación se pueda realizar en una fase temprana del desarrollo.

----------------

Once the flight loads are determined the next step is proceed with the structural design, sizing the components and parts, which is why at this stage is necessary the elaboration of a Mock-Up scale 1:1 in order to prove the cockpit's size as well as its ergonomic, so if there is necessary do any modification it could be carry out in an earlier stage of the development.

Vuelta a actividades - Return to activities

Después de un semestre muy largo en la maestría, superado con un promedio superior al 4.5 se vuelve a retomar con todo vigor el desarrollo del EFA-100 Tigrillo.

--------------------------------------------------------------------------------------

After a really long semester of the magister, conquered with an average over 4.5 the development of the EFA-100 Tigrillo is take again with all the vigor.

Structure Update - Actualizacion Estructural

Is at consideration the possible modifycation of the aircraft in order to be able to acomodate a 220lb pilot plus the balistic parachute; this will enlarge the Wto to around 600 lb trying to remain the same configuration, I believe it will be a really great improvement for the Tigrillo because this will make more accessible the plane to all kind of pilots.

Se está considerando la modificación de la aeronave con el objetivo de poder recibir a un piloto de 220 lb (100 Kg) más el paracaidas balístico, lo cual aumentará el Wto alrededor de 600 lb -tratando de mantener la misma configuración-. Creo que esta modificación será muy acertada para el Tigrillo dado que lo hará más accesible a todos los pilotos de la comunidad aeronáutica.

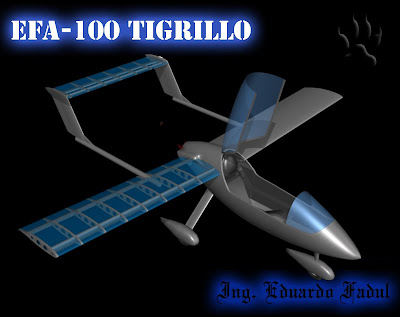

Structure - First Approach / Estructura - Primera Aproximación

A crude approach to the structure, non calculated yet (but i have the loads), this is just a sketch of how its configuration could be.

Una cruda aproximacion a la estructura, no ha sido calculada aun (aunque ya se tienen las cargas), esta es solo un bosquejo de como podria ser la configuracion.

Un nuevo semestre de la Maestria - A New Semester of the Magister

A comenzado un nuevo semestre de la Maestria en Ingenieria Mecanica en la Universidad Nacional de Colombia, por esto el ritmo del desarrollo de la aeronave se desacelerara de manera que se pueda cumplir con los requisitos academicos.

A new semester of the Master in Mechanical Engineering has begun at the National University of Colombia, which is why the rhythm of the aircraft development will be lessen in order to fulfill the academics requirements.

Cargas en el Plano / Wing Loads - 2

Video - Walk Around

EFA-100 Tigrillo - Walk Around

Cargas de Vuelo - Flight Loads

Se ha calculado las cargas de vuelo (cargas por alerones, flaps, entre otras). Todabia hacen falta un par de fuerzas, cargas de aterrizaje, controles, etc.

The flight loads has been calculated (aileron, flaps loads, amongst others). The next per calculate are the landing loads, controls, etc.

Esquema de Pintura 2 - Paint Scheme 2

Uno mas convencional, Azul y Blanco  -  One more conventional, Blue and White

Esquema de Pintura - Paint Scheme

Probando algunos esquemas de pintura. / Trying some paint schemes.

TIGER MEET

Cabina Lateral - Lateral Canopy

----------------------------------------------------------------------------------------------------------------------------------------
ACTUALIZACION: Estabilidad y control calculado. Actualmente calculando las Cargas de Vuelo


UPDATE: Stability and Control calculated. Currently calculating the Flight Loads

Performance

Performance calculado bajo atmosfera estandar (ISA), para diferentes configuraciones, peso maximo de despegue/aterrizaje y un peso operacional medio (WOPM) definido como la mitad de la carga paga y del combustible.

The performance was calculated under ISA conditions for two types of weight loads, gross weight for take-off and landing and an operational weight (WOPM) which is half of payload and Fuel.

Drag Polar / Polar de Drag

Drag

Velocidad de Perdida al Maximo Peso / Vstall at Gross Take-off Weight at several Heights

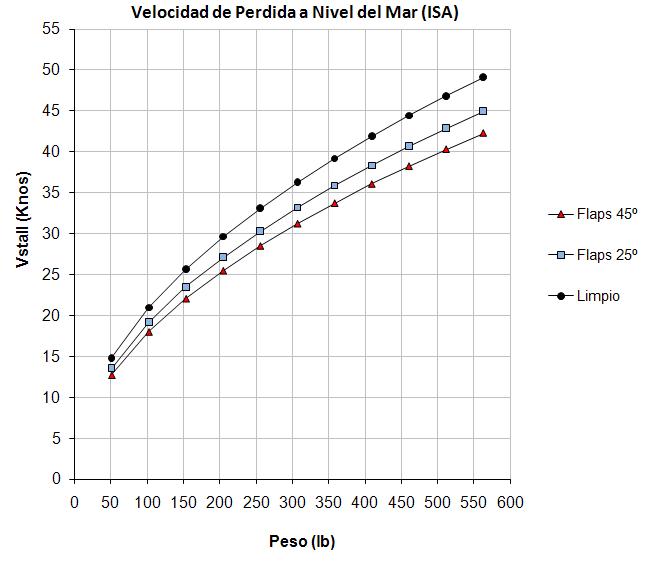

Velocidad de Perdida a Nivel del Mar / Stall Speed at Sea Level (ISA)

Potencia Requerida / Power Required

 Rata de Ascenso / Climb Rate

Velocidad de Despegue / Liftoff Speed

Techo / Ceiling: Limitado a 15.000 ft / Limited to 15.000 ft


Distancia para el Despegue / Ground Roll

 Velocidad de Aproximacion / Approach Speed

 Distancia de aterrizaje / Ground Roll

Range / Range

Diagrama V- n / V-n Diagram

WOPM

Velocidad Maxima / Maximun Speed

3 Vistas / 3 View

Dimensiones en ft / Measures in ft
